Apa itu Arduino UNO R3 ?

Arduino merupakan sebuah papan micro controller yang berguna bagi pemula ataupun profesional untuk membuat suatu proyek elektronika dengan mudah dan cepat. Salah satu jenisnya adalah Arduino UNO R3. Selain itu, Arduino adalah open source hardware and software jadi siapapun dapat membuat Arduinonya sendiri, kalian bisa kunjungi webnya di Arduino.cc


Spesifikasi Arduino UNO R3

Chip Mikrokontroller                   : ATmega328P
Tegangan Operasi                         : 5V
Tegangan Input (Recommended) : 7V - 12V
Digital I/O pin                              : 14 buah (6 diantaranya menyediakan PWM bertanda "~")
Analog pin                                    : 6 buah
Memori Flash                               : 32 KB, 0.5 KB telah digunakan untuk bootloader
SRAM                                          : 2 KB
EEPROM                                     : 1 KB
Clock Speed                                 : 16 Mhz
Dimensi                                        : 68.6 mm x 53.4 mm
Berat                                             : 25 g

Untuk dapat mem-program arduino sesuai dengan keinginan kita, bisa menggunakan software Arduino IDE yang dapat didownload disini tentunya free tanpa perlu crack.

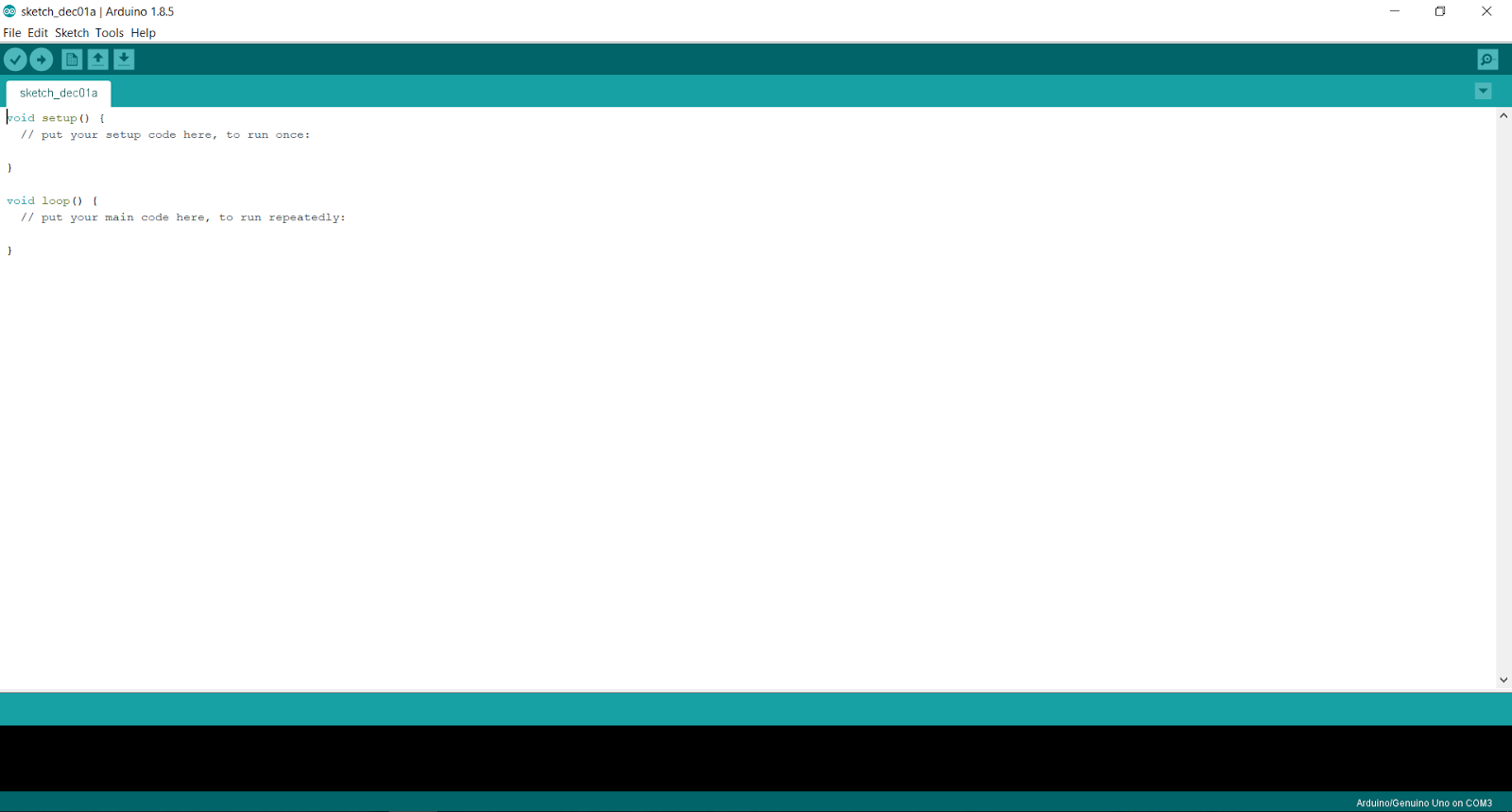

Tampilan Software Arduino IDE
Kalian bisa menggunakan bahasa pemrograman C untuk memprogram Arduino milik kalian.

Pin Input dan Output (I/O)

  • Serial terdiri dari 2 pin yaitu pin 0 (RX) dan pin 1 (TX) yang digunakan untuk komunikasi antar Arduino
  • PWM terdiri 6 buah pin yaitu (pin 3, 5, 6, 9, 10, dan 11), biasanya PWM digunakan untuk mengatur kecepatan motor (skala nilai 0-255), menggunakan fungsi analogWrite()
  • I2C terdiri atas 2 pin yaitu Pin A4 (SDA) dan Pin A5 (SCL), kalian bisa menggunakannya dengan menambahkan #include <Wire.h>
  • Pin Digital kalian bisa menggunakan pin ini dengan fungsi pinMode(//pin ke berapa, //INPUT atau OUTPUT);
  • Pin Analog (pin A0 sampai A1) Masing-masing pin analog tersebut memiliki resolusi 10 bits (jadi bisa memiliki 1024 nilai)
Jika kalian merasa Arduino tidak bekerja dengan betul kalian bisa menekan tombol yang ada di dekat port USB Arduino (tombol reset.) Tombol ini akan membuat Arduino kalian menjalankan program yang kalian tanam tanpa menghilangkan program tersebut.


Penggunaan Arduino Sheild
Arduino Sheild sendiri adalah sebuah modul yang dipasang tepat diatas arduino kita, biasanya modul ini membantu kita dalam membuat suatu rancangan elektronika dan memiliki fungsi tertentu semisal Arduino Motor Sheild L293D ini, sheild ini dapat mengendalikan 4 motor dan juga 2 servo secara bersamaan. Masih banyak Arduino Sheild lainnya, kalian pun dapat membuatnya sendiri dengan fungsi sheild yang kalian inginkan

Akhir Kata "Arduino Sangat Mudah digunakan"
